惠州金源精密自動化設備有限公司
惠州金源精密自動化設備有限公司

軛鐵鉚接機

其他-繼電器自動生產線①

功能說明：

將卷繞機卷繞好的線圈自動流入軛鐵鉚接機軌道中，根據不同方向選別，自動旋轉線圈流入翻轉軌道中，翻轉線圈到位后，自動組裝鐵芯，分別組裝軛鐵A、B,組裝完成后進行產品進行鉚接，鉚接后將鉚接成品裝入底殼中， 自動下料流入下一工序。

  • 節省人工 4人

  • 產能提升 257%

  • 產品優率 98%

  • 產能 20 - 25PPM

產品適用范圍

（1）設備兼容2PIN-3PIN線圈

（2）PIN方向相反可旋轉

（3）磁保持繼電器線圈鉚接

工藝流程

  • 01

    與線圈卷繞機對接上料

  • 02

    旋轉線圈

  • 03

    翻轉

  • 04

    鐵芯壓入

  • 05

    軛鐵A組裝

  • 06

    軛鐵B組裝

  • 07

    鉚接

  • 08

    線圈翻轉

  • 09

    底殼自動上料

  • 10

    線圈鉚接成品自動上料

  • 11

    線圈壓入底殼

  • 12

    自動下料

性能參數

  • 產能

    20-25

    PPM

  • 合格率

    ≥98%

    %

  • 合格率

    ≥85%

    %

  • 工位數量

    5

    個

  • 設備壽命

    5

    >年

  • 工作電壓

    AC220V

    v

  • 額定功率

    2.5

    kw

  • 工作氣壓

    0.4~0.6

    MPa

  • 控制方式

    PLC+觸摸屏

  • 整機尺寸

    4050mm*800mm*1600mm

    mm(L*W*H)

產品相冊

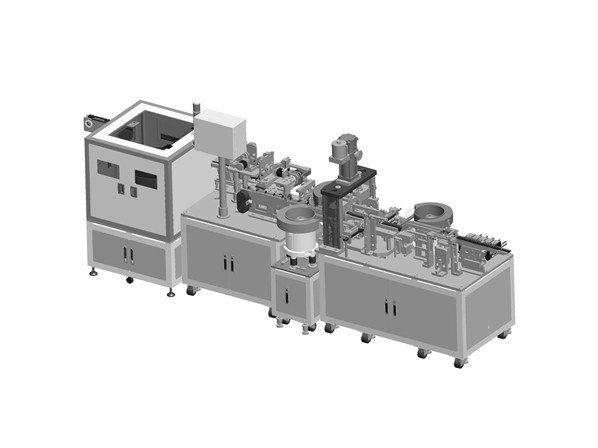

  • 4.1① 軛鐵鉚接機.jpg

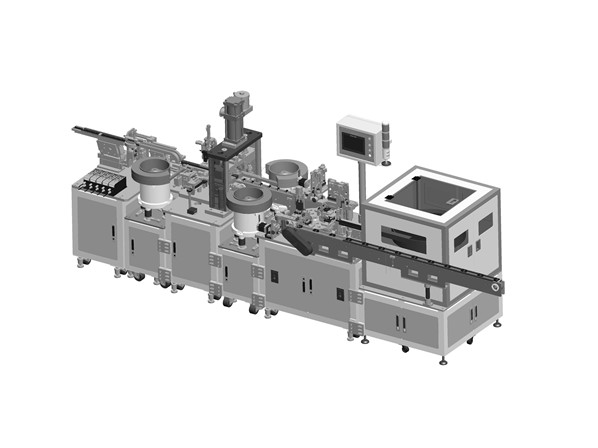

  • 4.1①② 鉚接機.jpg

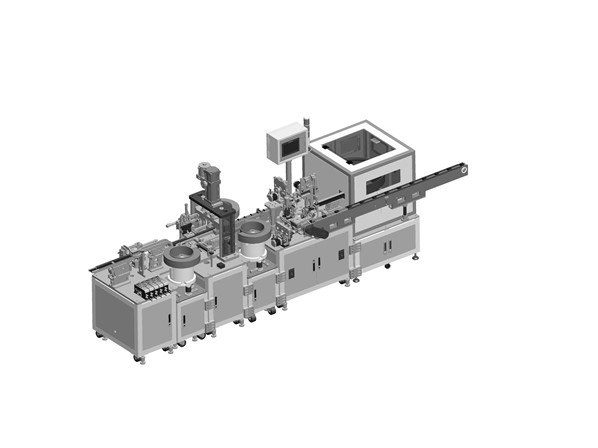

  • 4.1① 軛鐵鉚接機 (2).jpg
